影響煤質活性炭質量的因素有哪些？煤質活性炭生產廠家
- 字號 + -

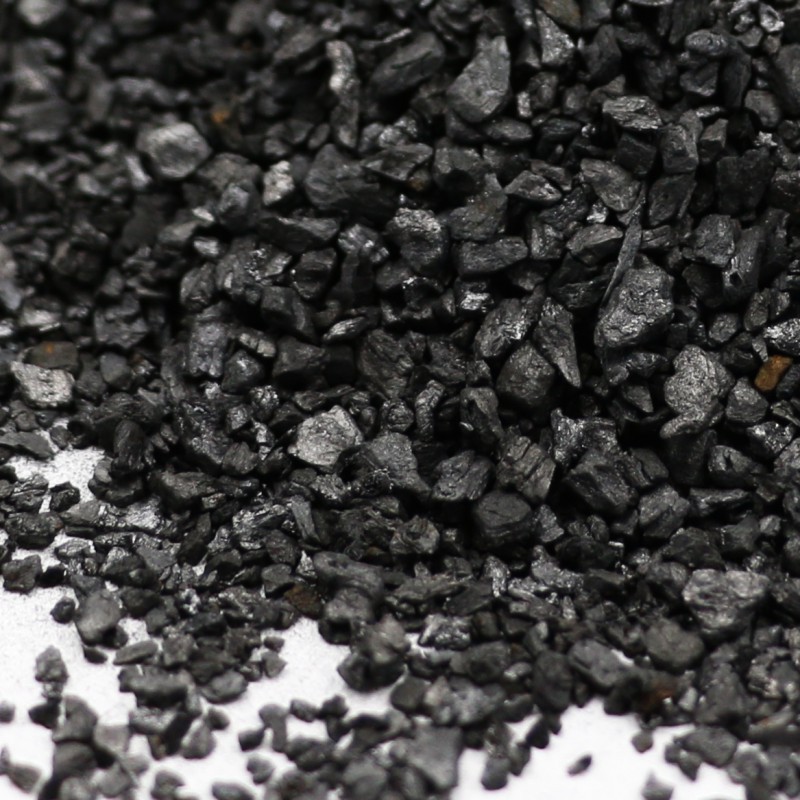

一.原煤性質的影響。
由于成煤過程中的條件不同，煤階不同，其含炭量，含氧量，含氫量不同，煤的結構不同，導致炭化后的炭化料性質也不同。煤質炭化料通常分兩種：普通炭化料和低漂浮炭化料。炭化料的性能區別在于漂浮率和結塊性不同，這是由于成煤條件不同，導致煤的化學結構不同，炭化后得到的炭化料特性也不同。
二.炭化料質量的影響。
生產活性炭的原料是炭化料，炭化料的質量直接影響活性炭的質量。想要生產出優良的活性炭須從原材料抓起，嚴格把關。
1.炭化料的初步孔隙結構對活性炭品質的影響。活性炭的生產過程其實就是炭化料再次造孔的過程。要保證煤在成為炭化料的過程中，控制適當的碳化溫度，保證炭化料的孔隙結構，從而保證活性炭的孔隙結構和品質。
2.炭化料中的灰分對活性炭品質的影響。炭化料中的灰分主要是炭中礦物質燃燒后的殘渣含量。生產活性炭是，其灰分大部分留在活性炭中，所以，對灰分的要求是越低越好。
3.炭化料揮發分對活性炭品質的影響。炭化料的揮發分是指炭化料在隔絕空氣時，在一定溫度(900±10)℃下加熱7min，所揮發出來的質量百分比。我們要求炭化料的揮發分在百分之8~15。
4.炭化料水分對活性炭品質的影響。由于水分的蒸發，爐溫降低，造成活爐熱量損失，從而影響活性炭的活質量。

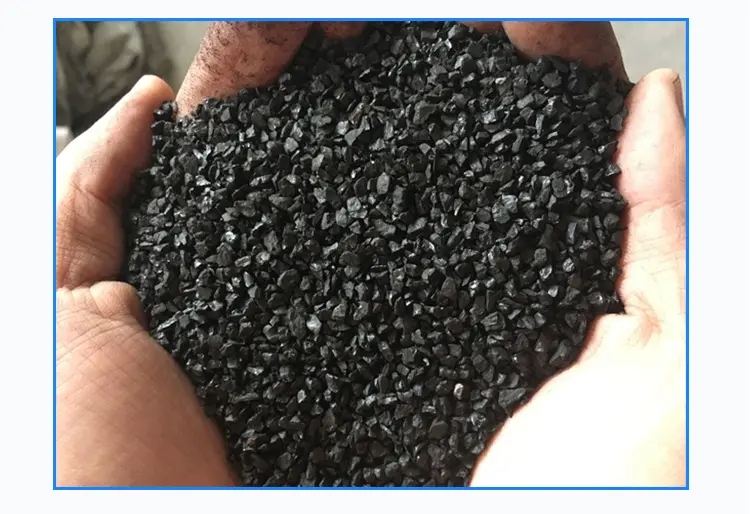

具有吸附性能，可以用于吸附水中的細菌、細微顆粒、工業廢物、溶劑等，消除氯、氯胺、本分等有害物質，因此在水處理、廢氣處理等領域中被廣泛應用。活性炭材料的質量受多種因素影響：
1.原料煤性質：不同的煤種，如含碳量、含氫量、含氧量、灰分和揮發分等差異，會導致碳化后得到的半焦特性不同，從而影響活性炭的質量。
2.碳化溫度：這個溫度直接影響碳化料的孔隙結構和強度。細孔容積和比表面積會隨著溫度的變化而變化，一般在400℃至650℃之間隨溫度增高而變大，但超過650℃后會逐漸變小。同時，強度會一直隨溫度升高而增加。
3.活化溫度：活化過程中，隨著溫度的升高，反應速度會加快，燒失率增加，碳得率則會降低。活化溫度過高可能會導致微孔減少，吸附力下降。
4.活化劑種類：不同的活化劑與碳的反應速度不同，導致生成的活性炭的孔結構和吸附能力有所差異。
5.碳化料灰分：它是影響活性炭強度的主要因素。灰分與炭表面接觸的界面上可能產生裂紋，從而影響活性炭的強度。
（1）水分 煤的水分分為內在水分和外在水分.煤中的水分對活性炭生產有一定影響,水分含量過高不僅對煤炭的破碎、篩分不利,而且增加能量的消耗,提高生產成本.
（2）灰分 煤的灰分對活性炭的生產有一定的影響,其中有些礦物質如K2O,FeO及NaO等可以催化煤中碳與水蒸氣的反應,加快反應速度,提高火化爐的產量.
（3）揮發分 揮發分是指煤在隔絕空氣條件下,在900攝氏度時,加熱7min揮發出來的有機物占煤質量的百分比.
（4）固定碳 煤的固定碳是煤在隔絕空氣條件下,高溫熱解的固體殘留物.
（5）煤的可磨性 煤的可磨性反映煤粉粹的難易程度.
（6）反應性 反應性又稱煤的活性,指在一定溫度條件下煤與不同介質的反應能力.
1.活性炭種類：不同種類的活性炭在生產過程中使用的原材料、活化劑等不同，因此吸附性能也不同。例如，木質活性炭的孔隙分布均勻，吸附能力較高，而腐煤活性炭的孔徑較大，適用于去除大分子有機物。
2.顆粒大小：活性炭顆粒的大小對其吸附性能有影響。粒徑較小的活性炭表面積更大，因此吸附性能更強，但也容易堵塞。
3.孔隙結構：活性炭的孔隙結構包括微孔、介孔和大孔，不同的孔隙結構對吸附不同分子大小的物質具有不同的吸附能力。
4.活性炭的負載量：負載量是指單位面積上活性炭的重量，負載量的增加能夠提高吸附量和吸附速度，但過高的負載量會影響活性炭的吸附性能。
5.水質條件：水質的pH值、溶解氧含量、水溫等因素會影響活性炭的吸附性能。
綜上所述就是竹之韻煤質活性炭生產廠家總結的影響煤質活性炭質量的因素有哪些？希望對于大家有些許幫助，如果還有其他問題歡迎隨時咨詢：王經理：18638723888
